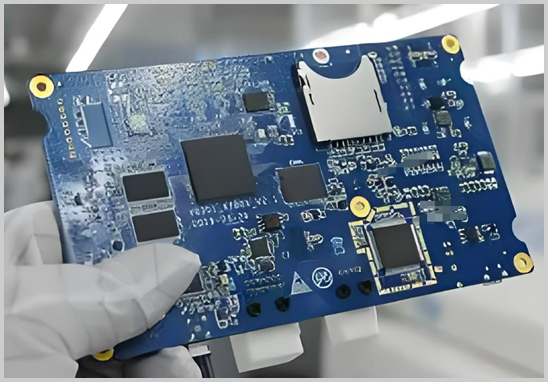

隨著電子產品向小型化、高集成方向持續演進，高密度互聯（HDI）PCB已廣泛應用于手機主板、工業控制器、車載電子、醫療設備等領域。與普通板相比，高密度PCB層數更多、線寬線距更小（部分精密板線寬僅3mil以下）、盲埋孔結構復雜，這使得抄板（PCB逆向設計/PCB克隆）的技術難度和出錯風險大幅提升。
準確率，是衡量一次抄板成敗的核心指標。 本文將從前期準備、技術實施到后期驗證，系統梳理提升高密度PCB抄板準確率的關鍵方法。
一、前期準備：準確率從"看清楚"開始
1. 高精度掃描與圖像處理
抄板的第一步是完整獲取原板信息。高密度板建議采用專業PCB掃描儀或高分辨率工業相機逐層拍攝，分辨率通常不低于600 DPI，對于0.1mm以下的細線需要更高精度。圖像采集完成后，需通過專業圖像處理軟件進行降噪、對比度增強，確保細線、焊盤、過孔輪廓清晰可辨。
肉眼觀察或低分辨率掃描是造成遺漏細節的主要原因之一，這一環節不可簡化。
2. 逐層拆解與記錄
高密度HDI板通常為4～20層甚至更多。抄板前需記錄：
- 板厚、層疊結構（Stack-up）
- 盲孔（Blind Via）、埋孔（Buried Via）、通孔（Through Hole）分布
- 表面處理工藝（HASL、ENIG、OSP等）
- 阻焊層與絲印層信息
建議在拆層前對每個面用高清相機多角度存檔，避免信息不可逆丟失。
二、技術實施：減少人為誤差的核心環節
3. 使用專業EDA軟件重繪
原始掃描圖只是"參考底圖"，準確的抄板成果需要在專業EDA軟件（如Altium Designer、Cadence Allegro、KiCad等）中手工或半自動重繪。
重繪過程中需重點關注：
- 差分對走線：高速信號差分對的等長、間距要與原板一致，誤差過大會影響信號完整性
- 阻抗控制線：需結合層疊結構和介質參數計算目標阻抗，不能僅依賴視覺復制
- 過孔類型還原：盲/埋孔必須在EDA中準確定義，否則PCB制造階段將無法實現
4. 元器件識別與BOM清單核查
元器件識別是高密度抄板中最易出錯的環節，尤其是：
- 無標識或字符磨損的IC芯片：需結合電路功能、封裝型號、管腳特征進行推斷，必要時使用芯片解密或功能測試輔助識別
- 0201及以下小尺寸被動元件：極易因肉眼疲勞導致數值誤讀
- 高度集成的多功能器件：需查閱原廠Datasheet確認引腳定義
BOM清單完成后，建議與網絡表進行交叉校驗，確保每個元器件的位置、方向、極性均與原板一致。
5. 網絡表提取與一致性校驗
優質的抄板流程必須包含網絡表（Netlist）提取與對比步驟：
- 從原板電路圖（或測量點位）提取網絡關系
- 與EDA軟件中重繪的網絡表逐一對比
- 發現差異立即回溯確認，而非跳過
這一步是發現漏銅、短路、過孔缺失等隱性錯誤的最有效手段。
三、樣板驗證：抄板成功的最終確認
6. 首件PCB打樣與功能測試
完成抄板文件后，不建議直接批量生產，應先進行小批量打樣（通常1～5片），并在打樣板上完成：
- 外觀尺寸與原板比對
- 層間對位檢查
- 飛針測試或針床測試（驗證通斷與絕緣）
- 實裝元器件后的上電功能測試
高密度板的功能測試應覆蓋主要電氣指標，如電源軌電壓、時鐘信號頻率、通信接口響應等。發現異常立即反查文件，形成閉環。
7. 與原板的對比運行驗證
條件允許時，建議將抄板打樣的PCBA與原版PCBA同步進行對比測試，在相同工況下比較運行結果，這是確認抄板準確率最直接、最可靠的方式。
四、影響高密度PCB抄板準確率的其他關鍵因素
| 影響因素 | 說明 |
| 原板完整性 | 原板損壞、腐蝕或?qū)娱g分離會導致信息缺失 |
| 團隊經驗 | 有HDI板抄板經驗的團隊能快速識別異常結構 |
| 設備精度 | 掃描儀、顯微鏡、測量?jī)x器精度直接影響還原質量 |
| 工藝管控 | 板廠制造能力需匹配原板規格，否則文件再準確也無法復現 |
| 溝通確認機制 | 多輪客戶確認節點可降低理解偏差導致的返工風險 |
五、常見問題解答（FAQ）
Q：PCB抄板與PCB設計有什么區別？
A：PCB抄板是以現有實物板為基礎進行逆向還原，輸出與原板功能一致的制造文件；PCB正向設計則是從零開始根據需求創建電路。抄板常用于產品備份、二次開發、國產替代等場景。
Q：高密度PCB抄板周期一般多久？
A：視板層數、復雜程度而定，普通4～6層HDI板通常需要5～10個工作日完成抄板文件，加上打樣約需2～3周。
Q：抄板文件包含哪些內容？
A：標準交付文件通常包括：Gerber文件、鉆孔文件、BOM物料清單、坐標文件（位號圖）、原理圖（部分情況可還原）。
